Поверхностный монтаж

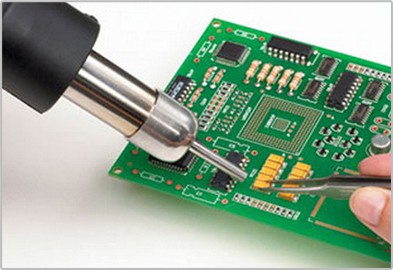

Поверхностный монтаж — технология изготовления электронных изделий на печатных платах, а также связанные с данной технологией методы конструирования печатных узлов.

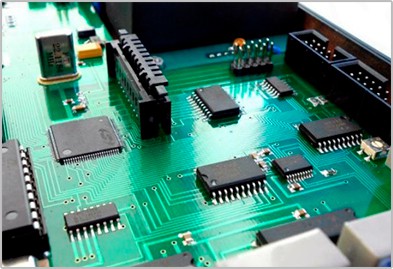

Технологию поверхностного монтажа печатных плат также называют ТМП (технология монтажа на поверхность), SMT (англ. surface mount technology) и SMD-технология (от англ. surface mounted device — прибор, монтируемый на поверхность), а компоненты для поверхностного монтажа также называют «чип-компонентами». ТМП является наиболее распространённым на сегодняшний день методом конструирования и сборки электронных узлов на печатных платах. Основным отличием ТМП от «традиционной» технологии — сквозного монтажа в отверстия является то, что компоненты монтируются на поверхность печатной платы. Преимущества ТМП проявляются благодаря комплексу особенностей элементной базы, методов конструирования и технологических приёмов изготовления печатных узлов.
Преимущества поверхностного монтажа:
- Отсутствие, либо очень малая длина выводов у компонентов: нет необходимости в их обрезке после монтажа;
- Меньшие габариты и масса компонентов;
- Нет необходимости прогрева припоя внутри металлизированного отверстия;
- Нет необходимости в сверлении отверстий в плате для каждого компонента;
- Можно использовать для монтажа обе стороны платы;
- Более простая и легко поддающаяся автоматизации процедура монтажа: нанесение паяльной пасты, установка компонента на плату и групповая пайка являются разнесёнными во времени технологическими операциями;
- Можно использовать печатные платы с металлическим основанием для рассеивания тепла от компонентов, а также электромагнитной экранизации.
Из этих достоинств можно выделить следующее:
- Высокая плотность монтажа, как за счёт меньших габаритов компонентов, так и за счёт меньшего количества отверстий в плате и меньшей площади контактных площадок;
- Улучшение массо-габаритных характеристик готового изделия;
- Улучшение электрических характеристик: за счёт отсутствия выводов и уменьшения длины дорожек снижаются паразитные ёмкости и индуктивности, уменьшается задержка в сигналах сверхвысокой частоты;
- Снижение себестоимости готовых изделий.
